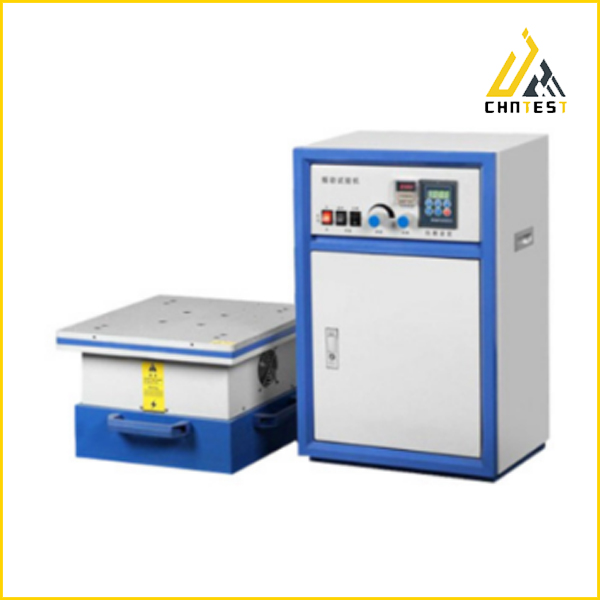

SHK-Z101垂直水平一體機振動試驗臺
本電磁振動試驗臺為專門針對被測物體經受
若干次震動后是否可以達到理想標準的一種測
試，振動試驗機是提升您躍入高品質領域的利
器，模擬產品在制造，組裝運輸及使用執行階
段中所遭遇的各種振動環境，用以鑒定產品是
否忍受環境振動的能力，主要用于線路板, 電
子原器件，電源會不會接觸不良，脫焊，假焊
等。
適用產品：
適用于電子、機電、光電、汽機車、玩具、
包裝……等各行各業的研究、開發、品管、
制造。是您提高產品質量可靠性不可多得的
試驗機

產品功能：
1、采用變頻器+自主研發測控系統控制，
使設備工作更穩定、更可靠；
2、測試臺面采用鋁板，精密加工 ，超靜音；
3、電控制箱采用立式箱體，結構美觀，穩固性好，方便操作；
4、掃頻及定頻，調頻運行模式，時間控制，適應不同行業測試要求
5、抗磁及抗干擾能力強
6、具有安全可靠的保護功能
7、功能：調頻、掃頻、倍頻、可程式、調幅、時間控制等多項功能

制作參數：
(1)振動臺面尺寸：500X500mm（一臺體）;
(2)振動方向：垂直+水平
(3)最大負載：50KG;
(4)頻率范圍：1—50HZ;
（5）調頻范圍：1-50HZ頻率范圍內可以任意調整；
(6)掃頻范圍：1—50HZ（任意設定好上限頻率，下限頻率，時間范圍后，機臺就會在所設頻率范圍內來回掃頻運行：比如設定上限頻率30HZ，下限頻率10HZ，設定時間為1min，機臺就會以10-30HZ再以30-10HZ之間來回掃頻運行）;
(7)振幅(空載)：0—5mm; （任一頻率時的振幅不一樣，振幅可以調整，在掃頻范圍內，振幅會隨著頻率的變化而變化）
(8)時間控制：以秒為單位（最大99H99M）;
(9)振動機功率：3KW;
(10)電源電壓：220V±10﹪;
(11)最大電流：5A;

配置清單：
工作臺鋼材 高級鋁板5mm
總電源開關 臺安（臺灣）
功能開關 天德（臺灣）
(垂直/水平）方向開關 天德（臺灣）
調幅旋 天德（臺灣）
外置啟動開關 天德（臺灣）
主操作控制面板 華琪
調幅板
臺體控制線（連接線） 國產定做
彈簧鋼片
變頻器 臺達（臺灣）
計時器 ANV（臺灣）
開關 天德（臺灣）
散熱風扇 九州（臺灣）
電線電纜 國產（成天泰）

注釋：1.溫度范圍：在0～55°Ｃ范圍內；
2.濕度范圍：相對濕度不大于80%；
3.注意：遠離強電磁干擾
4.試驗后若有一段較長的時間不用機器時，關閉控制器
