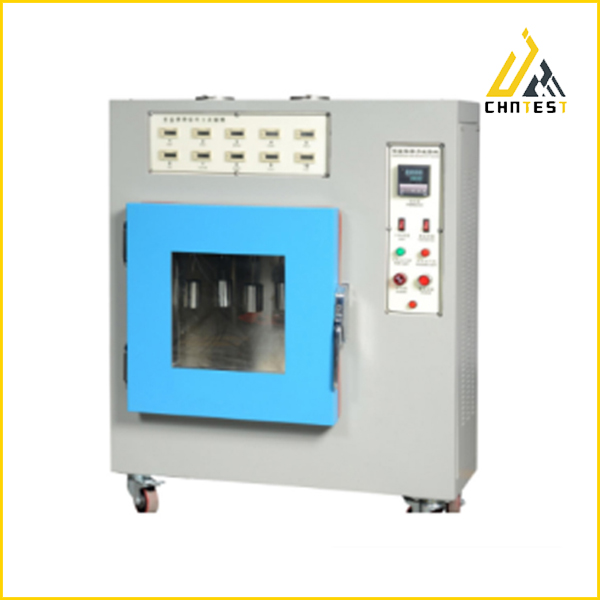

SHK-F106膠帶保持力試驗機
本系列產品溫度控制精度高、穩定性可靠。膠帶試
片在熱溫環境中，測試其膠帶粘著時間。

技術參數
1、溫度：恒溫（常溫-200℃范圍）
2、標準砝碼：1000g±10g（含加載板、砝碼
及兩者的連接銷）*20組
3、試驗鋼板：304不銹鋼鋼片20片
4、加載鋼片：304不銹鋼鋼片20片
5、試驗尺寸：25mm×100mm
6、計時器：20組、99H99min99S
7、控制方式：微電腦P.I.D.自動溫度控制演算
8、溫度顯示: 1 ℃
9、溫度控制精度: ±1 ℃
10、升溫方式：熱風循環
11、安全裝置: 設有超溫及電熱過載自動斷電保護設施
12、機臺材質: 內部304不銹鋼板，外部高級鋼板烤漆處理
13、內箱尺寸：800×600×450mm
14、外形尺寸：1150×800×1100mm
15、重 量：165kg


試樣制備
1、除去膠粘帶試卷最外層的3～5 圈膠粘帶后，以約300 mm/min的速率解開試樣卷（對片狀試樣也以同樣速率揭去其隔離層），每隔200mm左右，在膠粘帶中部裁取寬25 mm，長約100 mm的試樣。除非另有規定，每組試樣的數量不少于三個；
2、試樣解卷后，除拉伸變形較大時，允許有不大于3min放時間外，一般應立即裁取試樣，進行測試。試樣的粘貼部位不允許接觸手或其他物體。狀態調節和試驗環境；
3、狀態調節：制備試樣前，試樣卷（片）應除去包裝材料，互不重疊在在溫度為23℃±2℃，相對濕度為 65%±5%的條件下放置2h以上；
4、試驗環境：接有關產品標準的規定執行。


                                                                       F系列｜膠粘制品系列

輥壓裝置 （選配）
1、壓輥是用橡膠覆蓋的直徑為84±1mm,寬度為45mm的鋼輪子；
2、橡膠硬度（邵爾A型）為80°±5°，厚度6mm；
3、壓輥質量為2000±50g。

實驗步驟
1、用擦拭材料沾清洗劑擦洗試驗板和加載板，然后用干凈的紗布將其仔細擦干，如此反復清洗三次以上，直至板的工作面經目視檢查達到清潔為止。清洗以后，不得用手或其他物體接觸板的工作面；
2、在溫度23℃±2℃，相對濕度65%±5%的條件下，按圖2規定的尺寸，將試樣平行于板的縱向粘貼在緊挨著的試驗板和加載板的中部。用壓輥以約300 mm/min的速度在試樣上滾壓。注意滾壓時，只能用產生于壓輥質量的力，施加于試樣上。滾壓的次數可根據具體產品情況加以規定，如無規定，則往復滾壓三次；
3、試樣在板上粘貼后，應在溫度 23℃±2℃，相對濕度 65%±5%的條件下放置20 min。然后將試驗板垂直固定在試驗架上，輕輕用銷子連接加載板和砝碼。整個試驗架置于已調整到所要求的試驗環境下的試驗箱內。記錄測試起始時間；
4、到達規定時間后，卸去重物。用帶分度的放大鏡測出試樣下滑的位移量，精確至0．1mm；或者記錄試樣從試驗板上脫落的時間。時間數大于等于1h的，以min為單位，小于1h的以s為單位；
5、試驗結果以一組試樣的位移量或脫落時間的算術平均值表示。


注釋：1.溫度范圍：在0～55°Ｃ范圍內；
2.濕度范圍：相對濕度不大于80%；
3.注意：遠離強電磁干擾
4.試驗后若有一段較長的時間不用機器時，關閉控制器
