在塑料拉伸試驗中，試樣的制取是非常重要的，未能按照規定制取的試樣在測試時有可能會影響測試效果，今天給大家介紹的是塑料在做拉伸、彎曲、沖擊等不同試驗時樣條的各種尺寸的要求:

測試數據：
最大力、拉伸強度（抗拉強度）、斷裂伸長率、楊氏彈性模量、彎曲強度、彎曲模量，有個別的客戶塑料拉伸時也需要測試屈服強度；
試驗機：
萬能拉力機

補充說明，PA66為尼龍塑料，強度較大，大部分改性塑料和工程塑料只需用到10kN以內，PA66可能會用到20kN
測試治具：
塑料拉伸測試治具、塑料彎曲測試治具、大變形（橡膠引伸計）、小變形（金屬引伸計，在延伸率低于3%的情況下，建議客戶用金屬引伸計）

測試速度：

拉伸測試速度10-50mm/min、2-5mm/min（硬質塑料需測試彈性模量時）GB/T1040

試驗標準

彎曲測試速度2mm/minGB/T9341-2000試驗標準

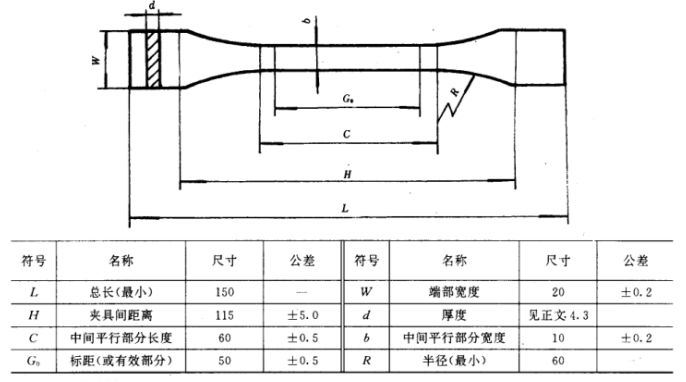

下圖為詳細步驟：

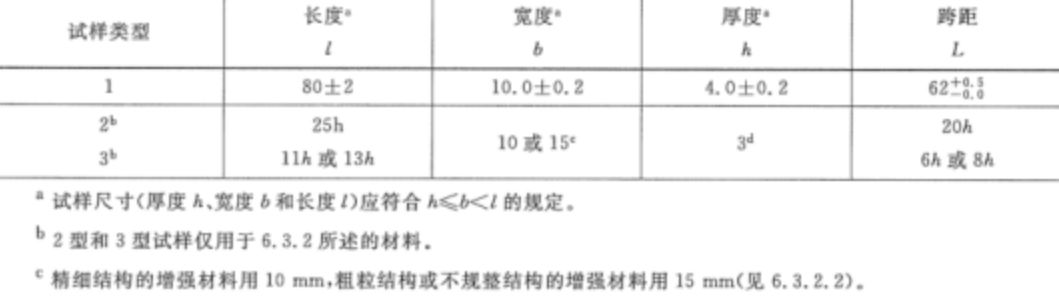

彎曲試樣尺寸

試樣尺寸應符合相關的材料標準，若適用，應符合試樣的類型。

推薦試樣尺寸∶

長度l∶80m±2mm;

寬度b∶10.0mm±0.2mm;

厚度h∶4.0mm±0.2mm。

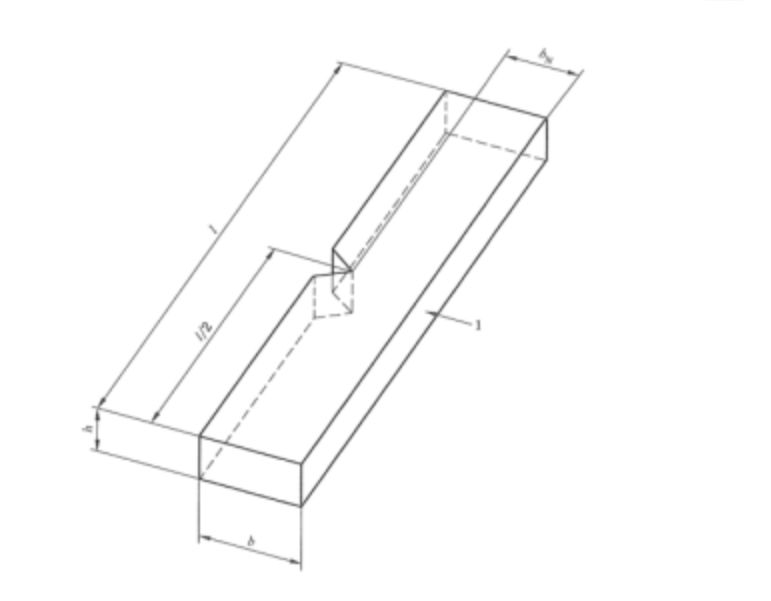

有缺口缺口尺寸：

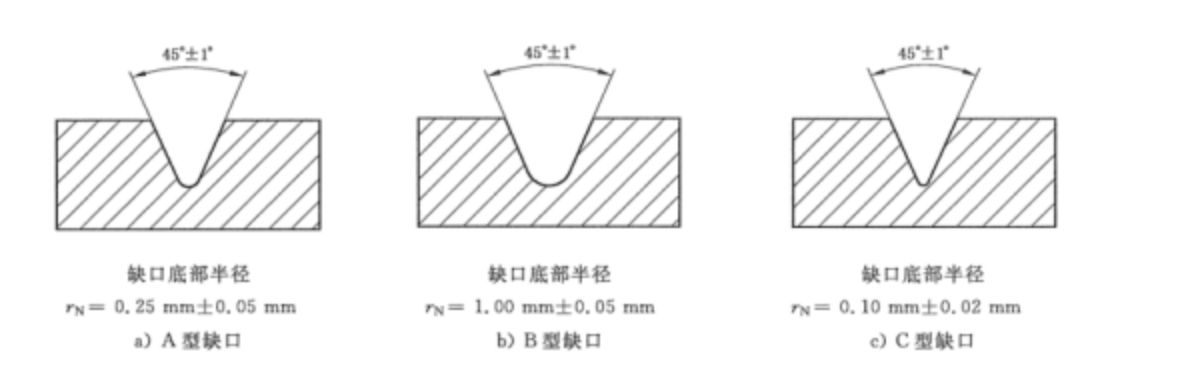

不同的缺口類型

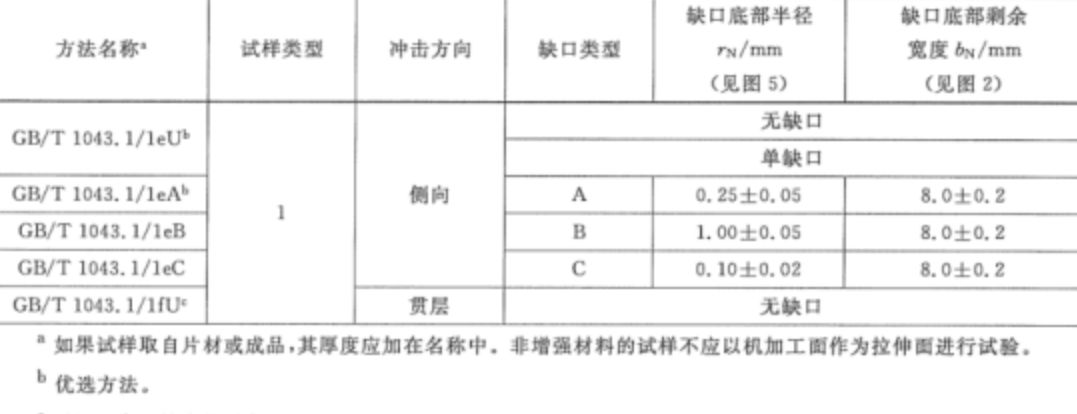

方法名稱、試樣類型、缺口類型和缺口尺寸——無層間剪切破壞的材料





以上就是塑料在做拉伸、彎曲、沖擊等不同試驗時樣條的各種尺寸的要求，如有其它問題，歡迎聯系。
