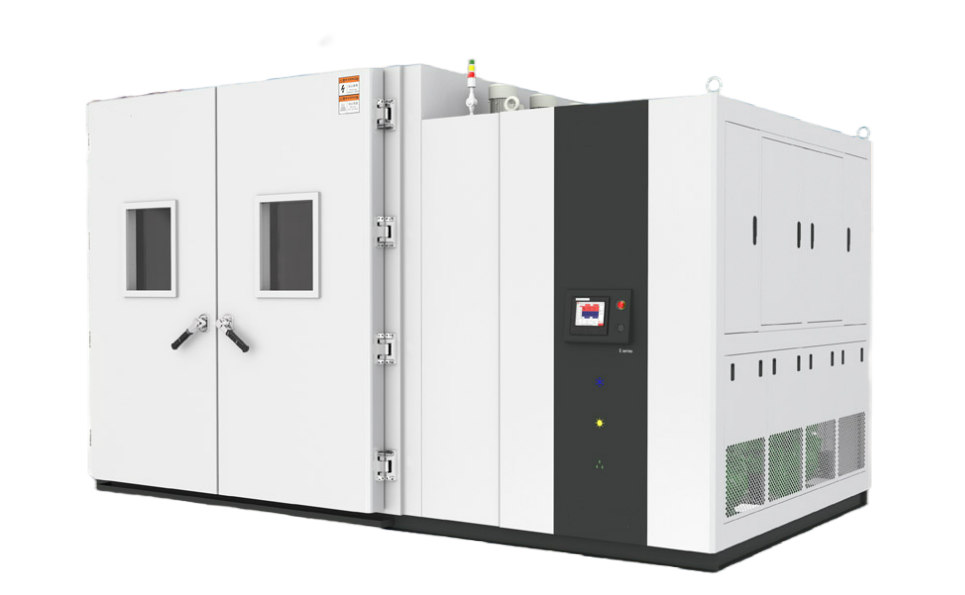

外形照片：

烤漆外箱+不銹鋼內箱（雙開門）




設備特點：
1、步入式恒溫恒濕試驗室具有極寬的溫濕度控制范圍，可滿足用戶的各種需要。采用獨特的平衡調溫調濕方式，
可獲得安全、精確的溫濕度環境。具有穩定、平衡的加熱、加濕性能，可進行高精度、高穩定的溫濕度控制。
2、步入式恒溫恒濕試驗室裝備高精度智能化的溫度調節器，溫濕度采用觸摸屏顯示方式。可選配溫濕度記錄
3、步入式恒溫恒濕試驗室制冷回路自動選擇，自控裝置具有隨溫度的設定值自動選擇運轉制冷回路的性能，實現
高溫狀態下直接啟動制冷機，直接降溫。
4、步入式恒溫恒濕試驗室內門裝有大觀察窗，可方便觀察供試樣品的試驗狀態。
5、步入式恒溫恒濕試驗室裝有先進的安全、保護裝置－漏電斷路器、超溫保護器，缺相保護器，斷水保護器。

技術參數：

溫濕度控制范圍圖




配件配置及功能說明清單

系統名稱	系統功能說明	配件名稱	配件功能說明	圖片
制冷系統	采用德國 “比澤爾”或法國“泰康”牌全密式高效能壓縮機組，自主研發的冷凝器、蒸發器，添加美國環保型冷媒R404，十多年冷凍作業經驗冷凍工程師親自指導作業；本系統主要功能是達到儀器低溫特征，為產品特征提供可靠保障。	壓縮機組	原裝 “德國比澤爾”或“法國泰康”高效能壓縮機，壓縮機是制冷系統的心臟，起著壓縮和輸送制冷劑蒸汽的作用。
		過濾器	過濾器是利用多孔性過濾介質，截留液體與固體顆粒混合物中的固體顆粒，而實現固、液分離的設備。
		蒸發器	熱量交換：低溫低壓的制冷劑在里面吸熱蒸發,從而將測試空間的熱量帶走而達到降溫的目的；恒準自主研發生產的蒸發器低溫、低濕試驗中起著不可替代的作用；它為熱能交換帶走高溫，實現低溫低濕特征起重要作用。
		毛細管	銅管：在制冷系統中起流通、節流、降壓的作用。
		膨脹閥	流量調節范圍寬，可以按預設的各種調節規律動作，獲得很好的過熱度調節品質，使制冷裝置的啟動特性和變負荷動態特性大為改善。效率高，運行穩定，能耗低，溫度控制精度好
		冷媒	美國環保冷媒R-404：用以傳遞熱能，產生冷凍效果之工作流體。
		油分	分離冷媒和油，使油回流壓縮機，循環使用、節能高效。
		儲液瓶	制冷工質的儲存、液汽分離、防止壓縮機產生液擊、過濾雜質、降低噪音及回油等作用。儲液器在系統中安裝在冷凝器之后，儲存高壓液體，保證制冷系統在冷負荷變化時制冷劑儲液量調節的需要，也有利于減少定 期檢修時向系統補充制冷劑的次數。

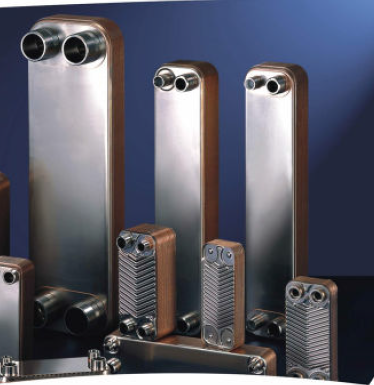

		熱交換器	能在一定結構和一定工況下進行熱量交換的設備。 能使具有溫差的兩種流體交換熱量的裝置。
		水冷冷凝器	列管式冷卻器器的熱介質是由筒體上的接管進口，順序經各流通道，曲折地流至接管出口。而冷卻器介質則采用雙管程流動，即冷卻器介質由進水口經分水進入一半冷卻器管之后，再從回水蓋流入另一半冷卻器管進入另一側分水蓋及出水管。冷介質在雙管程流過程中，吸收熱介質放出的余熱由出水口排出，使工作介質保持額定的工作溫度。
		自動壓控（(丹佛斯）	用來控制壓縮機過載制動保護裝置。
		電磁閥（日本鷺宮）	是一通常閉型導閥，用于液態制冷劑。
		壓力控制器(丹佛斯）	壓力控制器可用于中性或腐蝕性氣體和液體介質。

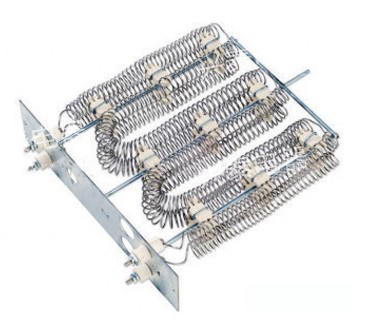

加熱系統	用于提升空間溫度	鎳鉻加熱器	鎳鉻材料因其強度高，耐高溫、低溫、濕熱，可塑性強，
		固態繼電器（臺灣陽明）	是由微電子電路，分立電子器件，電力電子功率器件組成的無觸點開關。用隔離器件實現了控制端與負載端的。
空氣循環系統	獨特的空間空氣循環系統，避免了氣流在測試區內產生流通死角，提高了試驗箱高低溫度精度、均勻度。	循環風道	主要用于工作室內空氣交換，由進風口、循環電機、葉輪、出風口組成。
		三越長軸電機	結構極其簡單且堅固，調速性能優異， 壽命長，維護方便噪聲小，不存在因電刷而引起的一系列問題，所以這種電動機在控制系統中有很大的應用
		電機風輪	帶動空氣流動。
		氣動電子閥	用于高溫區、低溫區、試驗區開關風門。
控制系統	溫濕度控制、顯示系統	微電腦程序式控制器	溫度測量范圍：-90.00℃~200.00℃（分辨率: 0.01℃，誤差±0.2℃）； 7.2寸TFT彩色觸摸屏；（定值/編程）兩種控制方式；中(英)文菜單提示； PT100傳感器；PID控制輸出；（4-20mA）模擬輸出；
	傳感器：是溫濕度試驗儀器的核心部分；	PT100溫度傳感器、濕度傳感器	采集溫度范圍為-40℃～+150℃，顯示精度0.1℃；綜合精度0.3℃。

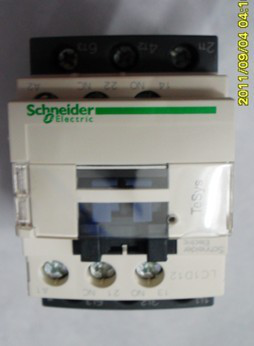

控制系統	電路控制系統	高質量、科學配備的電路控制系統保證了儀器可靠穩定、高效節能等高品質特征	交流接觸器：施耐德 通斷保護：壓縮機、加熱器
			熱繼電器：施耐德 壓縮機過流過熱保護
			交流接觸器：施耐德 通斷保護：加濕器
			電源總開關：ABB 儀器總電源通斷控制
			按鈕開關：施耐德 控制器、照明電源控制
			電線電纜：金聯宇
			接線排：日本IDEC 接線端口
			號碼管
安全保護	完善的安全保護裝置，確保產品的運行更加安全可靠；	保護壓縮機	壓縮機高壓保護	丹佛斯高壓保護開關
			壓縮機過流、過熱保護	施耐德熱繼電器
		保護加熱器	保險絲	正泰保險絲：2組
		保護電路	保險絲	線路保險絲：1組
			相序保護	斷相、相位接反、三相不平衡時起保護作用
		保護儀器整機	儀器協議溫度上限超溫保護	控制器設定操作輸入溫度上限，等值報警，限制控制器輸入、輸出（停止?fàn)顟B(tài)），發出蜂鳴聲，控制器界面彈出超溫報警提示，只保留控制器、照明供電并切斷其余所有電源。
		保護測試中產品	測試區超溫保護	獨立裝置，溫度控制器，控制測試區溫度。
框架賦形	美觀耐用的內外室體材料和精心設計、搭配也是功能實現的保證	工作室	鏡面SUS304不銹鋼，材料厚度保證不致變形、泄漏，鏡面SUS304不銹鋼還具有耐腐蝕、易清潔的特點。
		外箱	庫板靜電高溫烤漆制作；國家實驗室儀器標準色，美觀大方；耐高低溫，耐摩擦。
		密封條	采用耐高低溫濕熱的密封膠條，保證密封性能。
		門把手	采用箱體一體化把手，保證密封性能。
		測試置物架	SUS304箱內置物架配機臺滑輪，具體數量現場商定
控制面板	親和簡潔的控制面板讓客戶對于儀器操作沒有陌生感，更能體現儀器易學易用的特點。	控制器	安裝于機臺右上角，根據人體工學高度設置，在這里可以輸入測試條件，控制器親和的界面實時顯示：設置溫、濕度、時間、循環次數、程序、曲線等，也實時顯示實際的偵測到的溫、濕度、時間、曲線等。
		電源按鈕開關	紅色：施耐德帶自鎖開關按鈕，用于儀器運行電源啟動、關閉，紅色帶燈。
		超溫保護器	測試區超溫保護，實時顯示測試區溫度，溫度超上限聲光報警并切斷儀器電源。


安裝場地:
地面平整，通風良好 ，設備周圍無強烈振動，設備周圍無強電磁場影響，設備周圍無易燃、易爆、腐蝕性物質和粉塵
設備周圍留有適當?shù)氖褂眉熬S護空間，
如下圖所示
 1、外部溫度：27℃±3℃   相對濕度：≤85%    氣壓：86kPa～106kPa

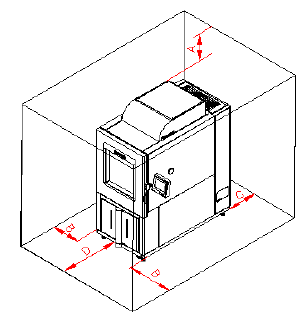

 2、設備四周要有一定的空間方便維護，如右圖

    A：不小于10cm   B：不小于60cm   C：不小于60cm


循環冷卻水(僅限水冷設備，風冷無此項)
1.水    溫：循環冷卻水溫度：≤  +30℃
2.水    壓：循環冷卻水供水壓力：0.25～0.4MPa
3.流    量：冷卻水管路系統的設計與施工應保證在額定流量下制冷機入口的壓力為0.25～ 0.4MPa，
            制冷機出口到冷卻水塔的壓力降不大于0.05 MPa10～12立方米/小時

自來水（僅限配純水機的濕熱型設備）
1.流量≥200kg/h，壓力0.1MPa～0.25MPa 。
2.自來水符合GB 5749-1985 生活飲用水衛生標準。

供電條件
1.電源： AC380V  三相四線+保護地線
         電壓允許波動范圍：AC（380±10%）V
         頻率允許波動范圍：（50±0.5）Hz
         保護地線接地電阻小于4Ω
         電源容量：最大功率約（另行提供，現在方案還沒出來）
         要求在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用


對儲存環境的要求
1.設備不工作時，環境的溫度應保持5℃～+30℃以內
2.當環境溫度低于0℃時，應將設備中存留的水排放干凈，以免管道內的水結冰漲壞管道（僅水冷型）
