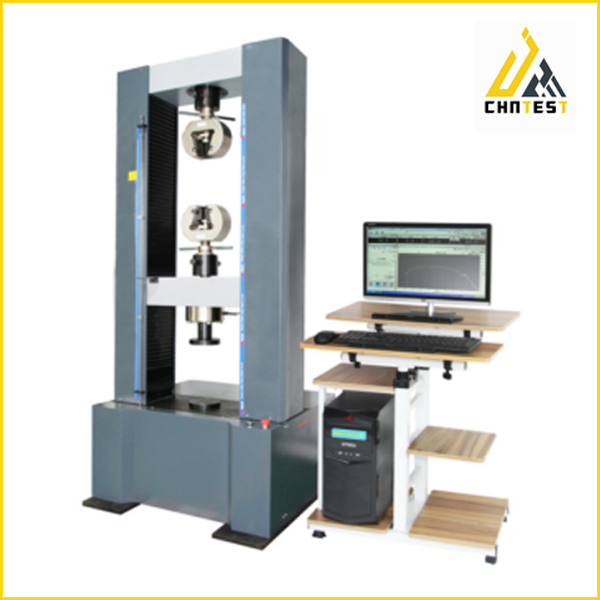

SHK-A108電腦式萬能材料試驗機 30噸
適用功能
適用于金屬及非金屬材料的測試，如橡膠、塑料、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶復合材料、塑料型材、防水卷材、鋼管、銅材、型材、彈簧鋼、軸承鋼、不銹鋼（以及其它高硬度鋼）、鑄件、鋼板、鋼帶、有色金屬金屬線材的拉伸、壓縮、曲、剪切、剝離、撕裂、兩點延伸（需另配引伸計）等多種試驗.

適用行業
廣泛應用于計量質檢；橡膠塑料；冶金鋼鐵；機械制造；電子電器；汽車生產；紡織化纖；電線電纜；包裝材料和食品；儀器儀表；醫療器械；民用核能；民用航空；高等院校；科研實驗所；商檢仲裁、技術監督部門；建材陶瓷；石油化工；其它行業。

產品特性
采用進口光電編碼器進行位移測量，控制器采用嵌入式單片微機結構，內置功能強大的測控軟件，集測量、控制、計算、存儲功能于一體。具有自動計算應力、延伸率（需加配引伸計）、抗拉強度、彈性模量的功能，自動統計結果；自動記錄最大點、斷裂點、指定點的力值或伸長量；采用計算機進行試驗過程及試驗曲線的動態顯示，并進行數據處理，試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯，并可打印報表，產品性能達到先進水平。

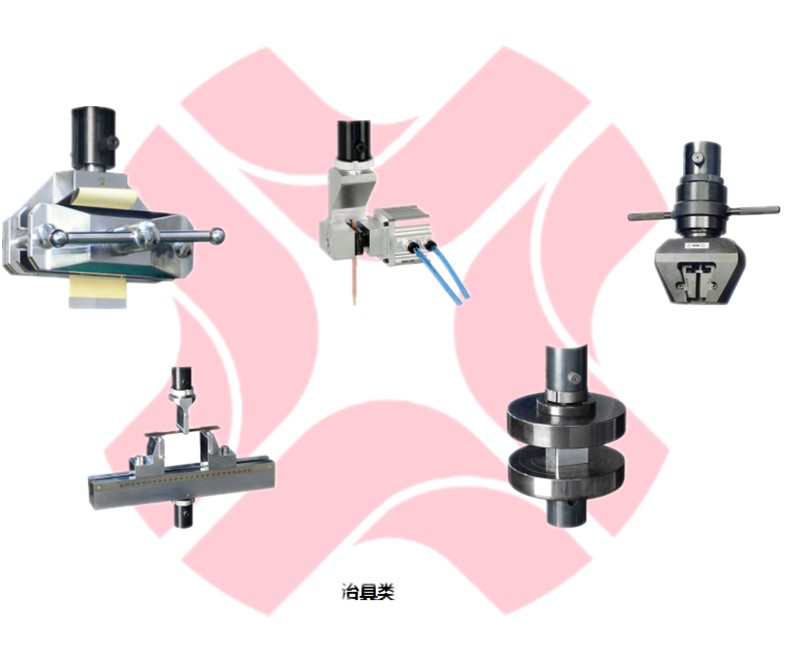

附件選擇

鋼材拉伸夾具	鋼棒拉伸夾具	鋼片彎曲夾具		安全帽壓縮
剪切夾具	三點抗彎夾具	抗壓夾具	穿刺夾具	拉伸夾具

技術參數

n產品特點與性能概述
n設備主要構成：
SHK-A108微機控制電子萬能試驗機為機電一體化產品，主要由主機（包括機架、底座、傳動系統）、夾具、
變形測量系統、軟件系統、電氣系統構成。
n機械工藝結構：

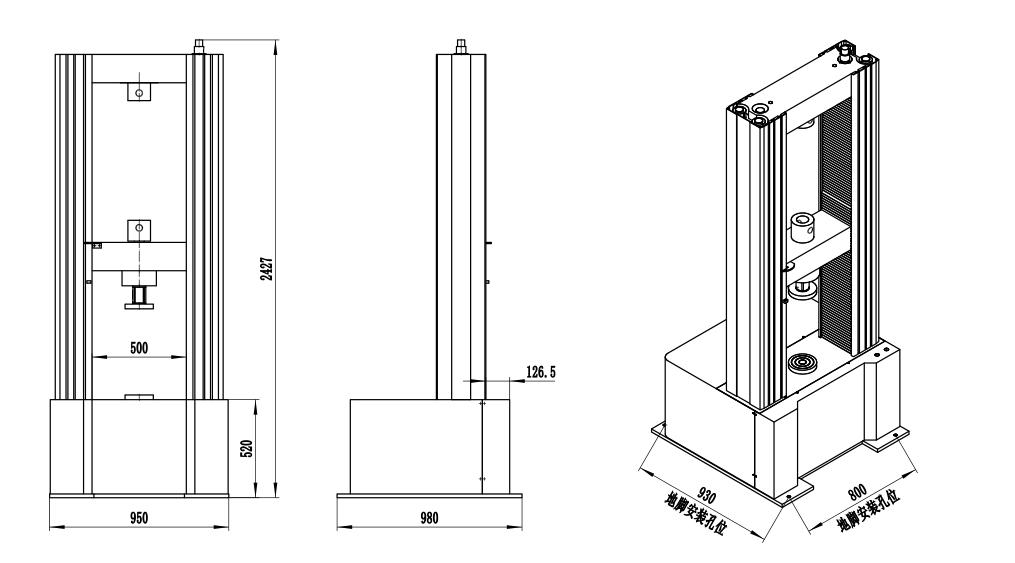

主機架主要由底座、四根立柱和兩根絲杠構成雙臂框架結構；傳動加載系統采用交流伺服電機及同步齒形帶
減速裝置，帶動高精密滾珠絲杠轉動，再驅動移動橫梁實現加載，試驗機同軸度好（<8%）上中下梁采?球
墨鑄鐵，抗拉強度達到是60k(600MPa)，其屈服強度也達到是40k(400Mpa)。球墨鑄鐵的耐腐蝕性和抗氧化
性都超過鑄鋼。由于球墨鑄鐵的球狀?墨微觀結構，在減弱振動能???，球墨鑄鐵優于鑄鋼，因此更加有
利于降低應?，本機造型美觀，穩定性好，剛性大，控制精度高，工作效率高，噪音低，節能環保。
機架強壯的自潤滑導向光桿增加設備的橫向剛性，確保橫梁線性運動它能夠使十字接頭準確對齊，保證同軸度
減少測量數據的差異關鍵受力部件采用鑄鋼整體制造，保證機架的整體剛度。研磨級預加載滾珠絲桿和重載軸
承確保設備長期零間隙運行，噪聲低，試驗結果精確，重復性好。

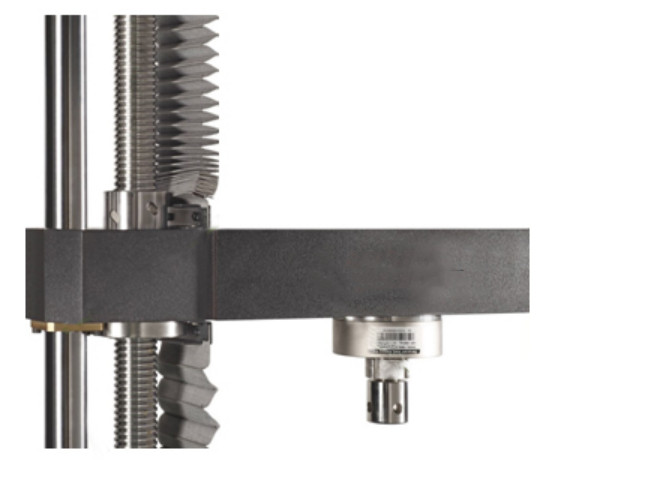

滾珠絲桿副結構

l 產品特點概述：
n 主機外觀：采?噴涂氧化?藝，模具?次成型，美觀??。

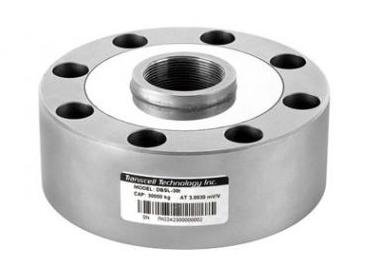

n 測?傳感器：采?進口?穩定性、?精度應變?式負荷傳感器；?穩定性的精密測量系統保證全程分辨率不變，確保試驗??值誤差最?不超過&plusmn;0.5%；可根據不同?式使?多個負荷傳感器，實現多范圍的試驗?量程測量；溫度補償好、靈敏度?、剛性?、長時穩定性好。
u 緊湊型設計節省了垂直試驗空間
u 安全載荷：150%額定載荷
u 拉伸和壓縮載荷下線性度優異
u 縱向和橫向剛性高
u 載荷傳感器從其容量的0.4% 到滿量程，無精度損失
u 載荷精度為指示載荷的0.5%





變形測量系統：根據不同材料、不同規格配備多種電?引伸計，還可配備數字式?變形測量系統（變形測量范圍寬、
準確度?、響應快的測量系統）。可實現變形較?的材料如橡膠、塑料等的?準確度測量。

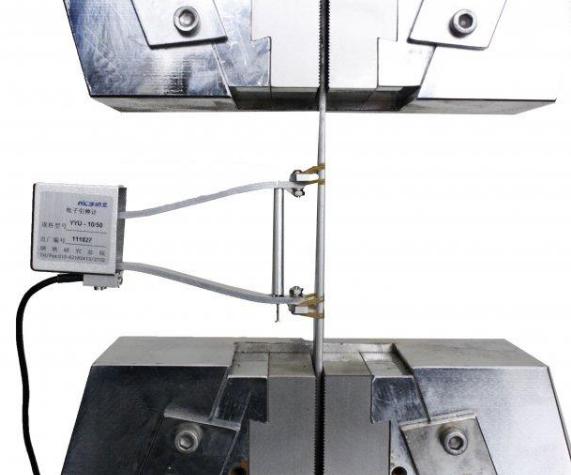

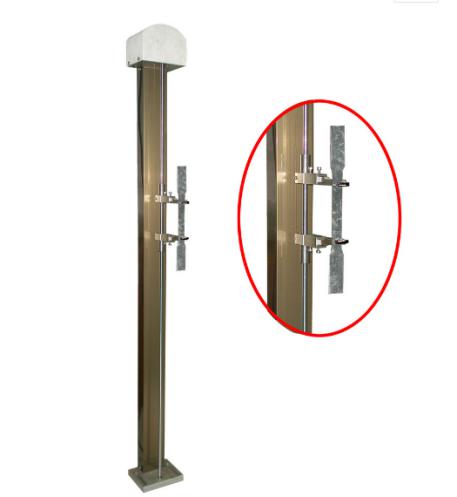

電子引伸計                             大變形引伸計

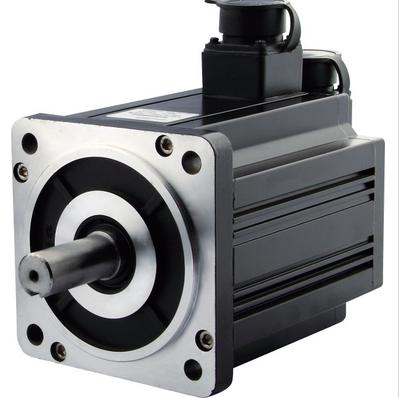

■ 控制傳動系統：采?國際領先的全數字式交流伺服器，控制精度?、?響應頻率的交流伺服電機，保證傳動系統效率?，噪?低，傳動平衡，并保證速度允許誤差不超過&plusmn;0.2%；試驗速度范圍寬：0.001~500mm/min?級變速。采?圓弧齒同步帶傳動，具有傳動精度?，傳動效率達到98%，傳動平穩且噪??等優勢。
u 進口交流伺服電機，精心設計的傳動結構
u 選用圓弧形靜音同步帶，效率高，噪聲低
u 為我們的設備提供良好的動力特性，可靠性、少維護性以及良好的力/速度特性


■ 測控系統：實時、動態顯?試驗過程及試驗曲線，通過模塊化軟件進?數據處理，對曲線放?進?數據再分析
和編輯，輸出不同格式的試驗報告和曲線圖樣，并?持聯?進?數據傳輸。
■ 專業、安全、?性化設計：急停控制開關，在遇到緊急情況下，能夠可靠地鎖定設備；限位，有效保護設備；
軟件、硬件多重保護，保證設備及?員的安全。

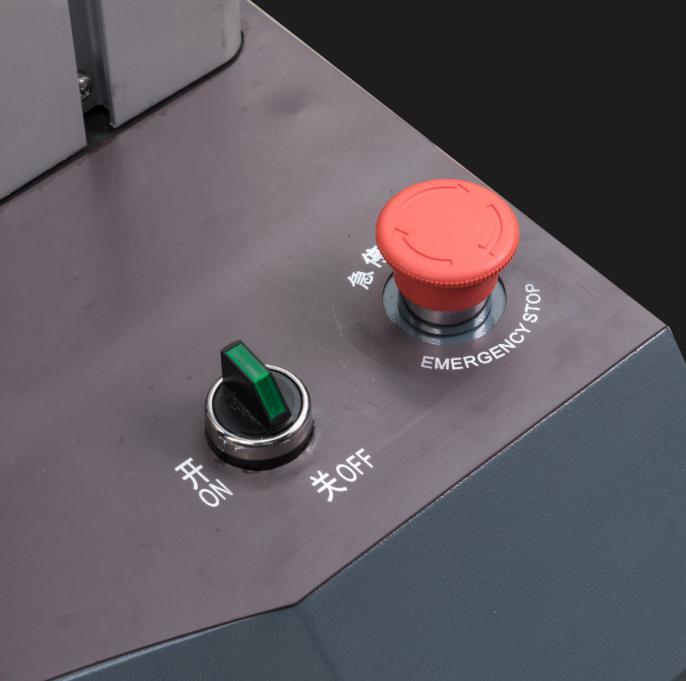

電源及急停開關
■ 低周疲勞及持久試驗：設備具有低周疲勞試驗功能，增加配件可以滿?功能低周疲勞及持久試驗功能
n 控制及測量系統的技術優勢與軟件功能概述：
n 控制系統優勢特點：

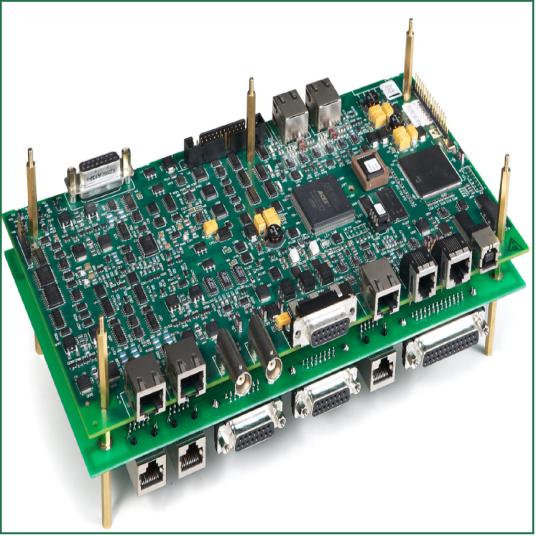

l 高效專業的控制平臺
是專用于自動控制的IC，內部是DSP+MCU的組合。它集成了DSP運算速度快和MCU對I/O口控制能力強的優點，其整體性能明顯優于單純的DSP或32位單片機。其內部集成了硬件的電機控制所需模塊，例如：PWM，QEI等。使系統的關鍵性能完全由硬件模塊保證，保證了系統的安全平穩運行。
n 以硬件為基礎的并行采樣模式
本系統的另一亮點是采用了專用ASIC芯片。通過ASIC芯片可對試驗機各傳感器信號實現同步采集，使我們在國內首家實現真正以硬件為基礎的并行采樣模式，避免了以往對各傳感器通道分時采樣造成的載荷和變形不同步的問題。
n 位置脈沖信號硬件濾波功能
光電編碼器位置捕獲模塊采用專用硬件模塊，內置24級濾波器，對采集的脈沖信號進行整形濾波，避免了位置脈沖捕獲系統因干擾脈沖的出現而造成錯誤計數，更有效的保證了位置精度，使位置脈沖捕獲系統能穩定可靠的工作。
n 控制功能底層實現
專用ASIC芯片分擔了采樣、狀態監控等一系列外圍工作，而通訊等相關工作由內部硬件模塊實現，所以DSC更能專注于控制PID計算等主體工作，不僅更加可靠，而且控制的響應速度更快，從而使我們的系統由控制板最底層運算就完成了PID調整與控制輸出，真正實現了閉環控制在系統底層完成。



n主機設備標準配置




n夾具與鉗口配置



n 擴展配置(選配)




軟件特點:

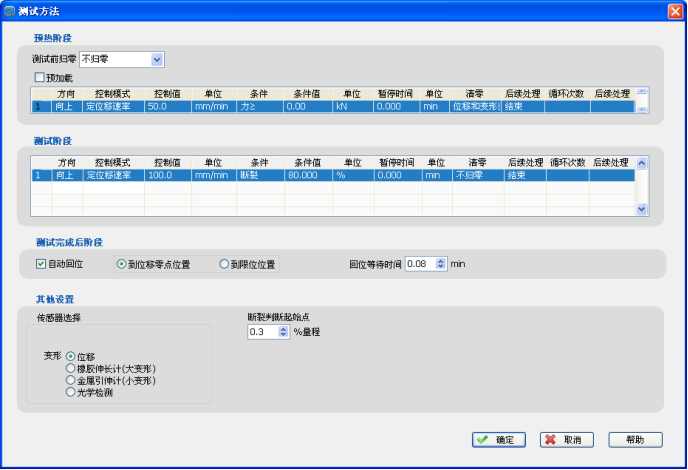

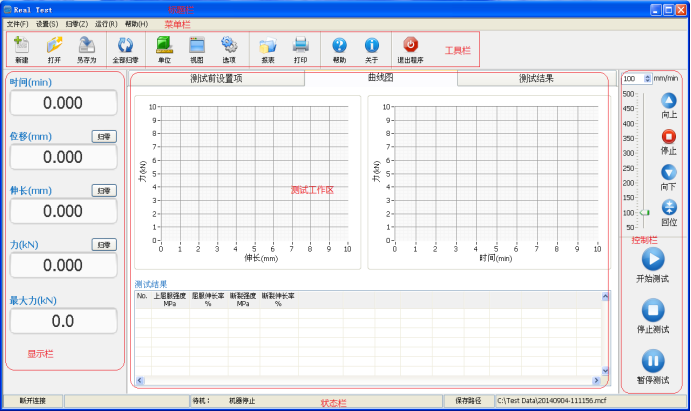

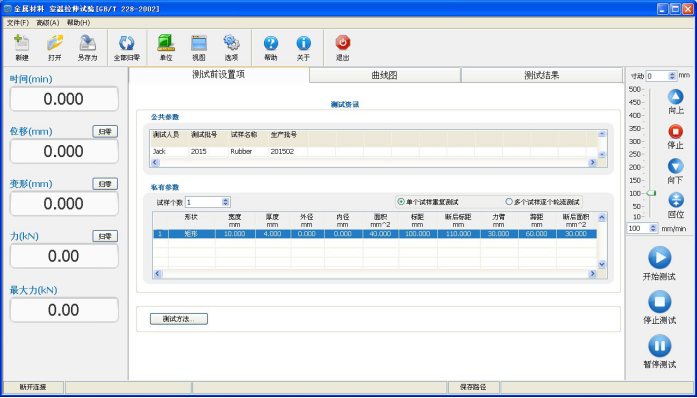

一.全電腦伺服控制材料試驗機軟件功能介紹

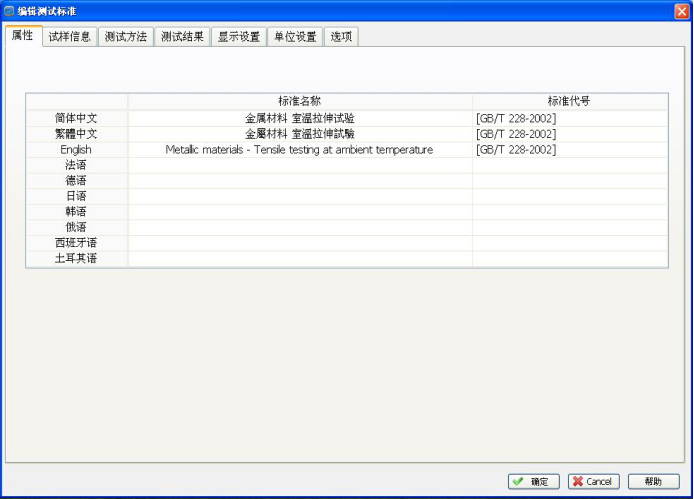

A. 測試標準模塊化功能:提供使用者設定所需應用的測試設定，范圍涵蓋GB、ASTM、DIN、JIS、BS&hellip;等測試標準規范。
B. 試品資料:提供使用者設定所有試品數據，一次輸入可重復使用。并可自行增修公式以提高測試數據性。

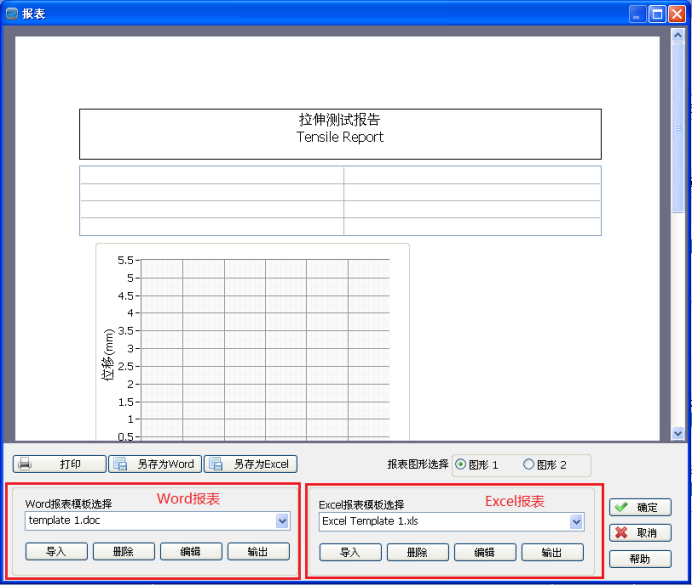

C. 雙報表編輯:完全開放式使用者編輯報表，供測試者選擇喜好的報表格式（測試程序新增內建EXCEL報表功能擴展了
以往單一專業報表的格局）
D. 各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，長度單位mm、cm、inch。

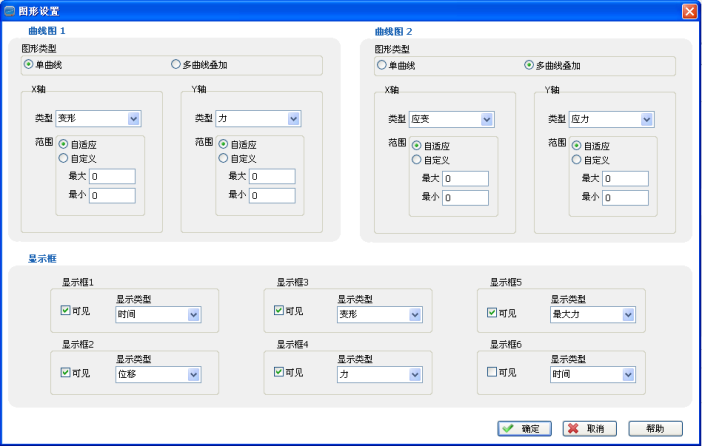

E. 圖形曲線尺度自動化(Auto Scale)，可使圖形以較佳尺度顯示。并可于測試中實時圖形動態切換。具有荷重-位
移、荷重-時間、位移-時間、應力-應變荷重-2點延伸圖，以及多曲線對比。
F．測試結果可以EXCEL格式的數據形式輸出。

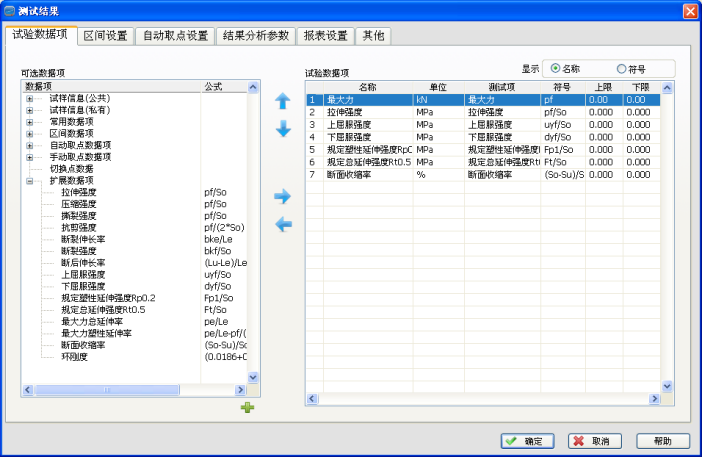

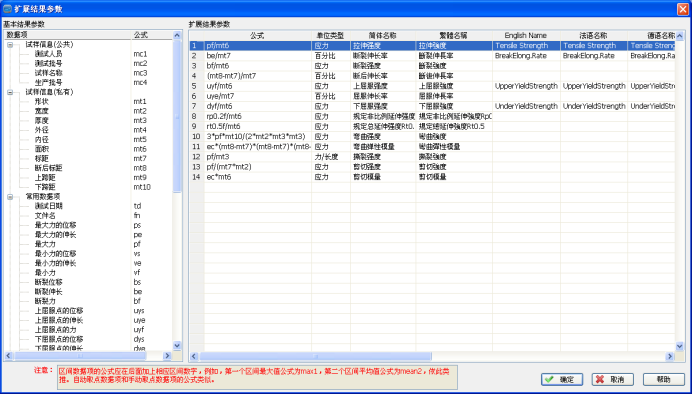

G. 測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、環法、逐步逼近法、非比例延伸
強度、抗拉強度、抗壓強度、任意點定伸長強度、定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值
凈能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。備份：測試數據可保存在任意硬盤分區。。
H．軟件具有歷史測試數據演示功能。
